Case Study
Installazione impianto di riscaldamento radiante – UPONOR
Il cliente
Con la presente si attesta che la nostra società ha collaborato con Uponor in occasione dell’intervento di ampliamento del nostro ufficio presso lo spazio direzionale sito in Caronno Pertusella.
L’esigenza

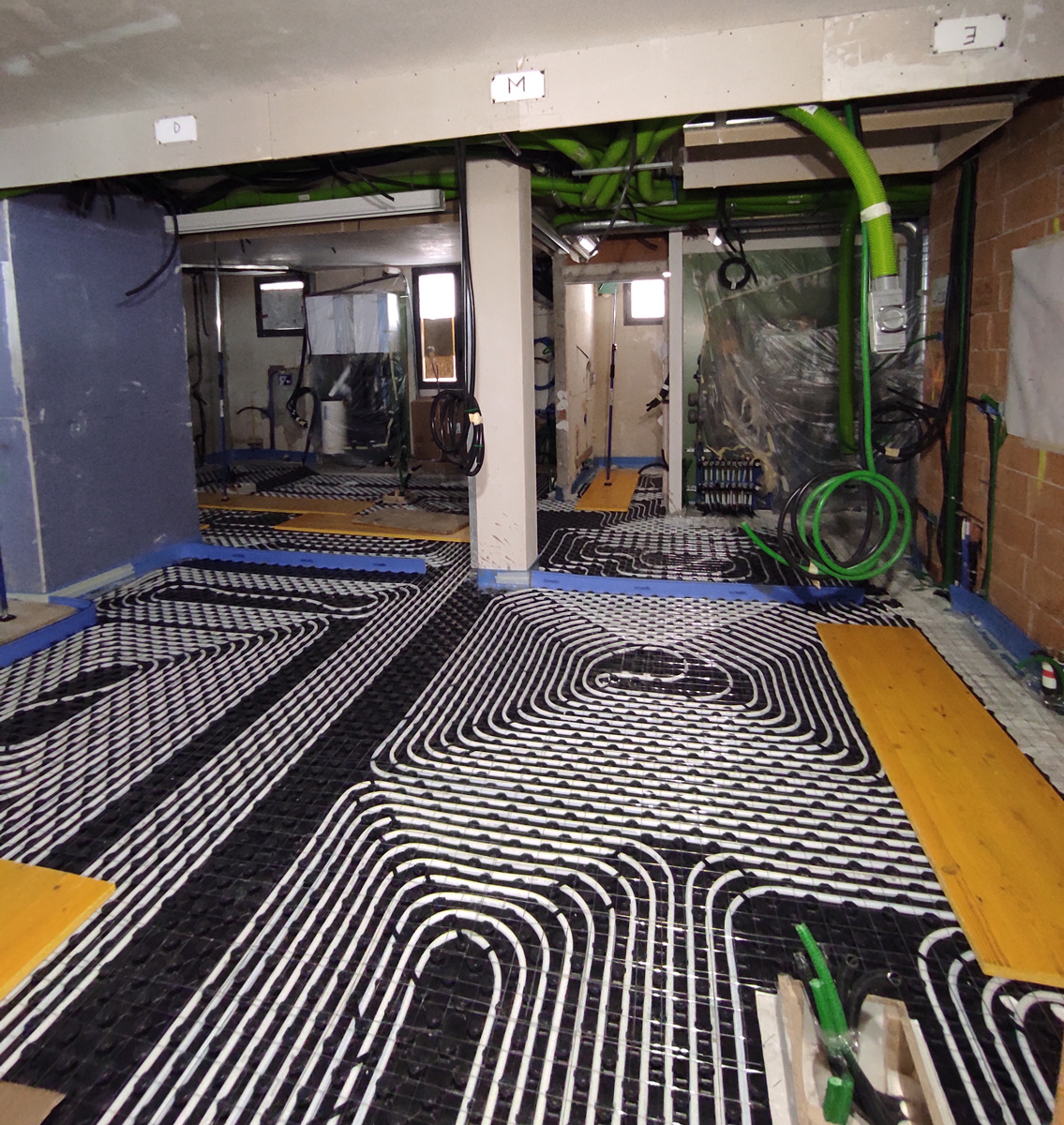

L’intervento ha previsto la realizzazione di un impianto di riscaldamento a pavimento mediante sistema radiante completo Uponor, installato secondo le migliori pratiche tecniche e normative vigenti.
La soluzione
L’intervento è stato eseguito con elevati standard qualitativi, garantendo efficienza energetica, uniformità di distribuzione del calore e affidabilità dell’impianto nel tempo.
La collaborazione con Uponor si è distinta per professionalità, qualità dei materiali e supporto tecnico fornito in fase di realizzazione.
Dettaglio tecnico
In particolare, il sistema è stato realizzato utilizzando:
- Pannello isolante preformato bugnato, composto da foglio in PS antiurto rigido nero opaco stampato sottovuoto su isolante in EPS ad alta densità antischiacciamento (spessori 11-26-43-51 mm), con:
- sagomatura delle bugne per posa ortogonale della tubazione
- incastro maschio-femmina per posa rapida
- reazione al fuoco euroclasse E (EN 13501-1)
- resistenza a compressione 150 kPa (EN 826)
- conformità CE
- resistenza termica da 0,30 a 1,50 m²K/W
- Tubazione in PE-Xa a 5 strati, prodotta con metodo UAX con grado di reticolazione ≥70%, dotata di barriera antidiffusione dell’ossigeno EVOH, conforme a UNI EN ISO 15875 e DIN 4726, con:
- pressione massima d’esercizio 6 bar
- temperatura massima 90 °C
- compatibilità con sistema Q&E a connessione inscindibile
- Fascia perimetrale in polietilene espanso a cellule chiuse, senza CFC, conforme DIN 18560, per consentire la dilatazione del massetto (5 mm), completa di fascia adesiva e banda in PE alla base.

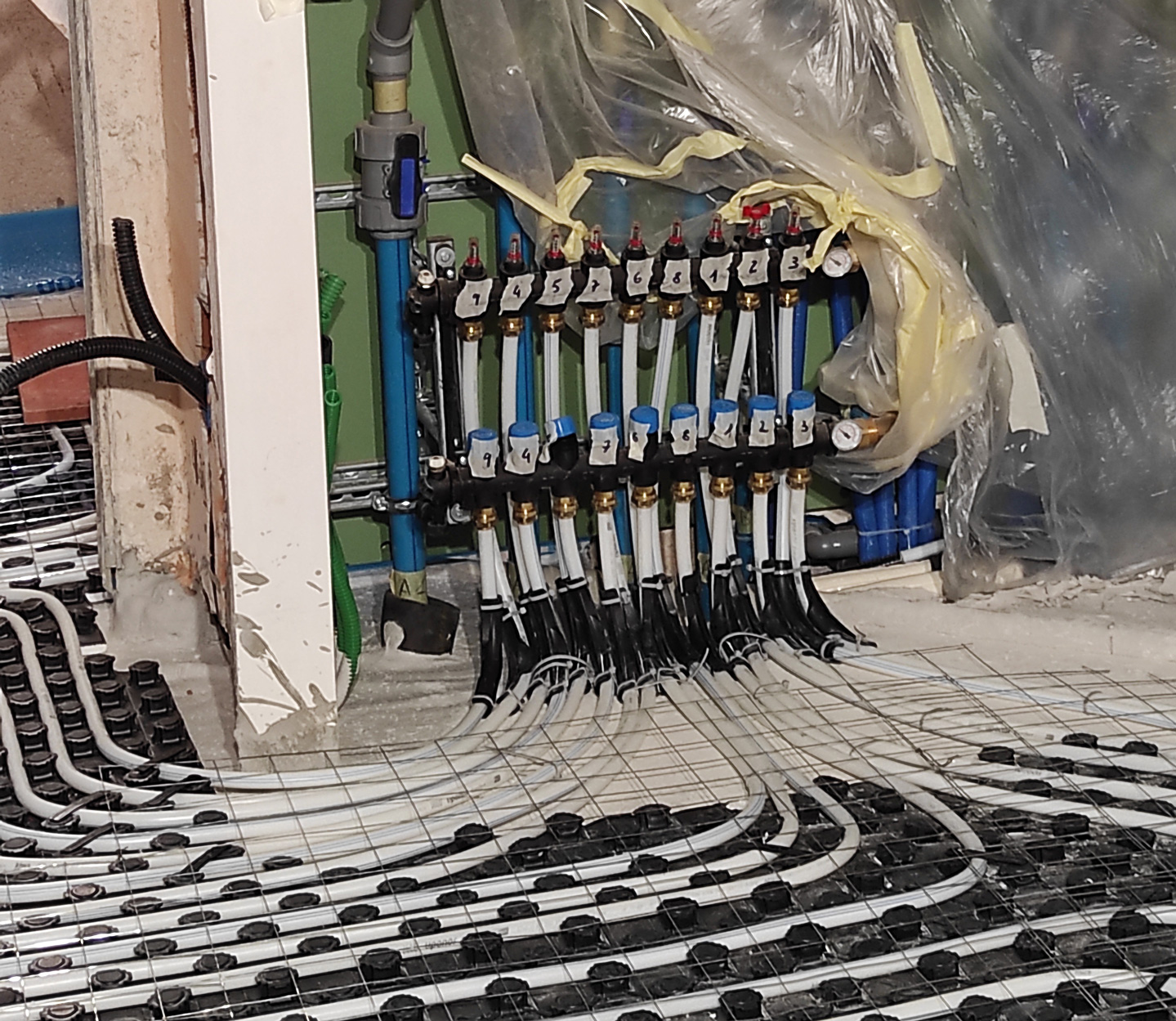

- Collettore in poliammide rinforzato con fibra di vetro, con:
- flussometri integrati per il bilanciamento dei circuiti
- valvole predisposte per attuatori 24V e 230V
- sfiati aria e carico/scarico integrati
- attacchi G 3/4” Eurocono
- interasse 50 mm tra circuiti e 225 mm tra mandata e ritorno
- Uponor Tecto Striscia Gemellare 1400×100 mm, in PE espanso a cellule chiuse (densità 50 kg/m³), con estremità adesiva rigida e profilo sagomato per perfetto accoppiamento con pannelli bugnati.
